Le bobinage est une étape essentielle pour redonner vie à une pompe électrique endommagée.
Mal exécuté, il peut compromettre durablement le fonctionnement du moteur, voire l’endommager irrémédiablement.
Voici un guide simple, précis et accessible, pour comprendre chaque étape du processus de bobinage et éviter les erreurs fréquentes. Ce guide vous aidera à maîtriser les techniques nécessaires pour réparer efficacement votre pompe électrique.
Étapes du bobinage d’une pompe électrique
Le bobinage d’une pompe électrique est un processus délicat qui nécessite une attention particulière à chaque étape. Voici un aperçu des étapes clés pour vous guider tout au long du processus.
Diagnostic et démontage de la pompe
Avant de commencer le diagnostic, il est crucial de comprendre les signes de défaillance.
- Identifier les signes de défaillance : surchauffe anormale, perte de puissance, bruits suspects, déclenchement du disjoncteur.
- Démonter le moteur de la pompe : déconnexion électrique, retrait des vis de fixation, séparation des différentes parties.
- Extraire le stator (partie fixe contenant les enroulements) avec précaution pour éviter tout endommagement mécanique.
Avant toute intervention, confirmez que le problème vient bien du bobinage et non d’un autre composant. Une inspection visuelle et des tests simples permettent de poser un premier diagnostic fiable.

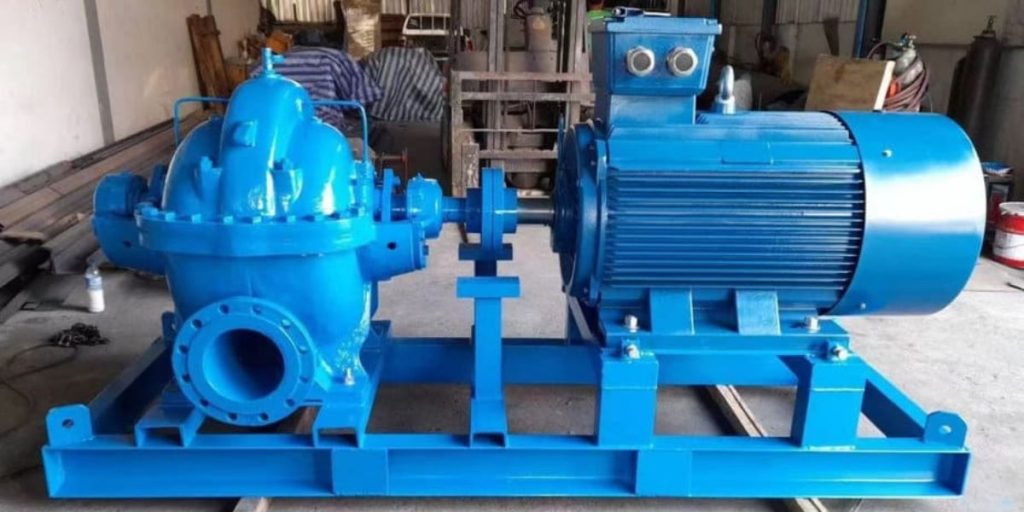

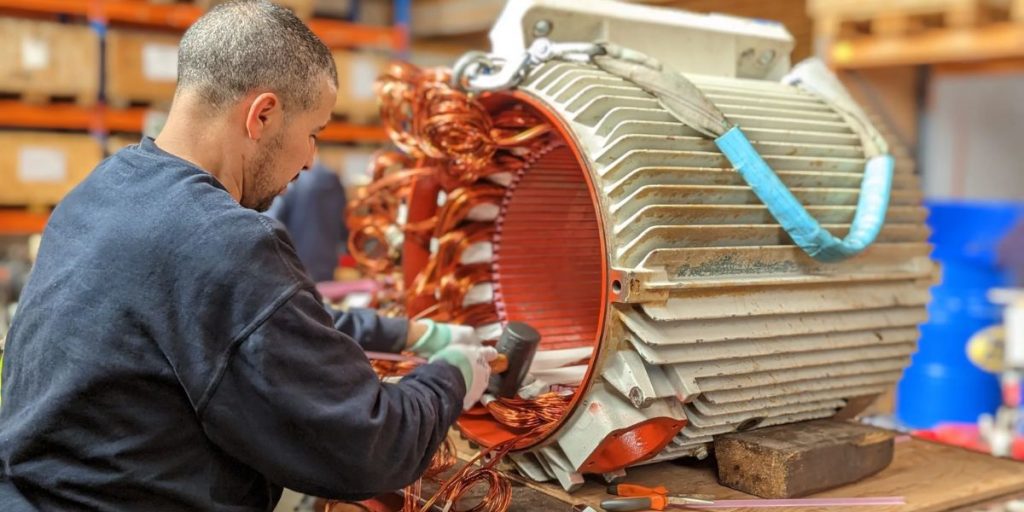

Débobinage et nettoyage du stator
Une fois le stator extrait, retirez l’ancien enroulement avec précaution. Pour faciliter cette opération, le moteur peut être placé dans un four à pyrolyse. Cette méthode réduit la résistance à l’arrachage des fils usagés.
Avant de retirer les fils, documentez le schéma de bobinage initial. Cette documentation servira de référence précieuse lors de la reconstruction de l’enroulement.
Après le retrait complet des fils usagés, un nettoyage approfondi du stator est nécessaire. Utilisez des brosses métalliques pour éliminer les résidus de vernis et de cuivre, puis soufflez les particules restantes avec de l’air comprimé. L’objectif est d’obtenir des encoches propres et exemptes de débris pour accueillir le nouvel enroulement.
Cette étape de nettoyage est cruciale pour assurer une bonne isolation électrique et prévenir les courts-circuits dans le nouveau bobinage.
Préparation du nouveau fil de bobinage
La sélection du fil émaillé approprié est déterminante pour la performance du moteur. Optez pour un fil dont la section correspond à la capacité en courant requise et dont la classe thermique est adaptée aux conditions de fonctionnement de la pompe.
Le calcul précis du nombre de spires et de la disposition des enroulements est essentiel. Ces paramètres doivent correspondre aux spécifications d’origine du moteur pour maintenir ses caractéristiques de performance.
Assurez-vous également de préparer des matériaux isolants de qualité pour séparer les différentes couches d’enroulement et garantir une isolation efficace entre les phases.
Bobinage proprement dit
L’enroulement des spires doit être effectué avec une grande précision. Disposez les fils dans les encoches en respectant le schéma de bobinage initial. Veillez à une tension uniforme pour éviter les zones lâches ou trop serrées. L’utilisation de machines à bobiner peut améliorer la régularité et la qualité de l’enroulement.
Entre chaque couche de spires, insérez des matériaux isolants appropriés pour prévenir les courts-circuits inter-couches. Une fois toutes les couches en place, appliquez une résine isolante pour fixer l’ensemble et améliorer la résistance mécanique et électrique du bobinage.
Cette étape requiert patience et précision, car la qualité de l’enroulement influence directement les performances et la fiabilité du moteur rebobiné.
Raccordements et soudures
Après avoir terminé l’enroulement, reconnectez les extrémités des fils selon le schéma électrique d’origine. Utilisez des techniques de soudure appropriées pour assurer des connexions solides et fiables. Isolez soigneusement les jonctions avec des gaines thermorétractables ou des rubans isolants de qualité.
Une fois les connexions établies, effectuez des tests de continuité et de résistance d’isolement pour vérifier l’absence de défauts électriques.
Imprégnation et séchage
L’imprégnation consiste à appliquer une résine isolante sur l’ensemble du bobinage pour améliorer l’isolation électrique, renforcer la structure mécanique et protéger contre l’humidité et les contaminants. Cette opération peut être réalisée par trempage ou sous vide.
Après l’imprégnation, le stator est placé dans une étuve à une température contrôlée, généralement autour de 170°C, pendant plusieurs heures. Ce processus de séchage durcit la résine, assurant une fixation durable et une protection optimale du bobinage.
Contrôles finaux et remontage
Avant de remonter le moteur, effectuez un test d’isolement à l’aide d’un ohmmètre ou d’un mégohmmètre pour vous assurer que l’isolation est conforme aux normes. Vérifiez également la résistance des enroulements.
Procédez ensuite au remontage du moteur en réinstallant soigneusement tous les composants mécaniques. Terminez par un test de rotation et de performance une fois la pompe rebranchée.
Conseils pratiques pour un bobinage réussi
Un bobinage bien réalisé repose autant sur la méthode que sur l’expérience. Voici quelques astuces simples mais efficaces pour garantir un résultat durable et fiable.
Utilisez toujours des matériaux certifiés pour éviter les défauts prématurés. Respectez scrupuleusement les longueurs de fil, la tension de pose et l’ordre des couches, afin d’éviter tout déséquilibre magnétique.
Parmi les erreurs fréquentes : un enroulement trop lâche ou trop serré, une mauvaise isolation entre phases, ou encore une tension de fil mal maîtrisée. Ces défauts peuvent entraîner des échauffements anormaux ou des courts-circuits.
Pour un travail précis, certains outils sont indispensables : gabarits de mesure, machine à bobiner manuelle ou motorisée, testeur de résistance et d’isolement, pince à dénuder de précision, lampe d’inspection, etc. Ces équipements permettent un gain de temps tout en assurant un haut niveau de qualité.
Pourquoi faire appel à un professionnel du bobinage ?
Le bobinage d’un moteur de pompe demande rigueur, technicité et équipements adaptés. Même un bricoleur averti peut commettre des erreurs lourdes de conséquences, notamment en cas de mauvais dimensionnement ou de défauts d’isolement invisibles à l’œil nu.
Un atelier spécialisé dispose des machines adaptées et de techniciens formés à chaque type de moteur. Cela garantit un résultat conforme aux normes électriques et thermiques en vigueur.
Faire appel à un professionnel, c’est aussi bénéficier de tests qualité systématiques : test d’isolement, équilibrage des phases, contrôle thermique. La plupart des ateliers offrent en plus une garantie sur le rebobinage, un avantage précieux en cas de panne répétée ou de fonctionnement critique.
Coût et durée d’un bobinage de pompe

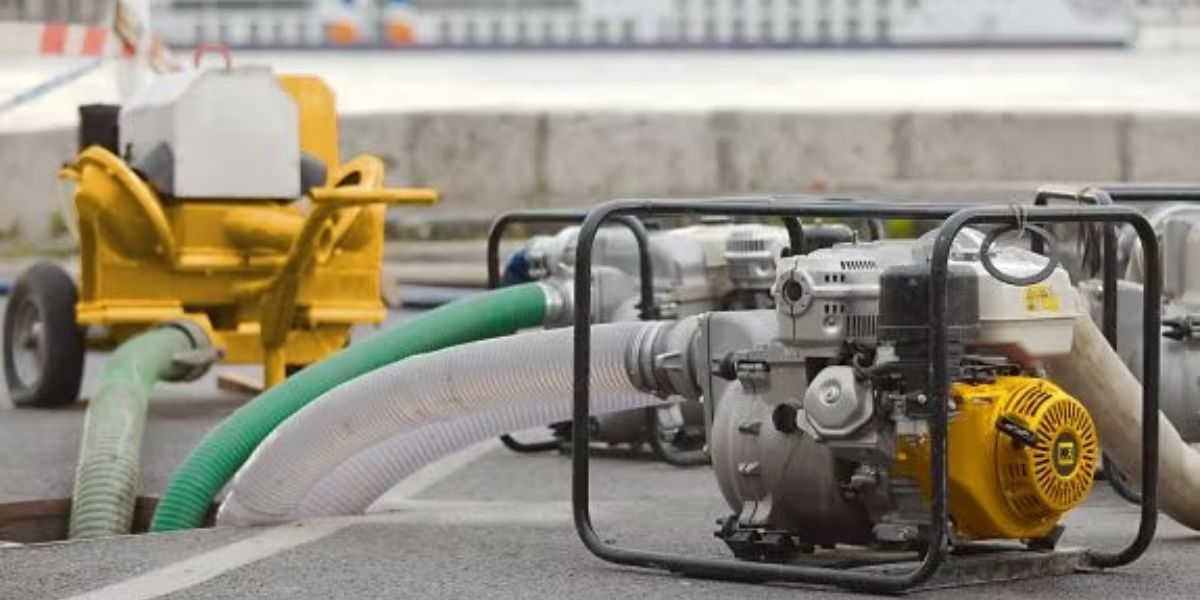

Le prix d’un bobinage varie principalement selon la puissance du moteur et la complexité de la pompe. En moyenne, comptez entre 150 € et 300 € pour une pompe monophasée standard, et entre 400 € et 900 € pour un moteur triphasé plus puissant (jusqu’à 15 kW).
Les pompes industrielles ou immergées, nécessitant un traitement spécifique, peuvent dépasser les 1 000 €, notamment si le moteur est encapsulé ou difficilement démontable.
Concernant les délais, un atelier professionnel propose généralement une prise en charge sous 48 à 72 heures, avec un retour du moteur rebobiné sous 5 à 10 jours ouvrés. En cas d’urgence, certains prestataires offrent un service express sous 24 h avec majoration tarifaire.
Conclusion : Ce qu’il faut retenir
Le bobinage d’une pompe électrique suit un processus rigoureux, allant du diagnostic initial à l’imprégnation finale en passant par l’enroulement précis du fil.
Chaque étape a son importance : un simple oubli ou une erreur technique peut réduire la durée de vie du moteur ou provoquer une nouvelle panne rapidement.
Comprendre ce processus vous permet d’intervenir vous-même en toute sécurité, ou d’évaluer le sérieux d’un prestataire avant de lui confier votre matériel.
Un rebobinage bien réalisé, c’est la clé pour prolonger la durée de vie de votre pompe, restaurer ses performances et éviter l’achat d’un moteur neuf coûteux.
